光刻机内部有没有芯片？那么是先有光刻机或是先有芯片？

光刻机技术是在不断发展进步的，最初的光刻机的元器件，都是用分离元器件组装的，就比如第一代电子计算机，全是用电子管和继电器组成的，机房有几间房子大，功能和效率只想当于今天的一台普通的计算器。
光刻机的技术理念，来源于190年前的油印技术，和后来制造电子电路板的制版技术原理，懂电子制作的都知道电路板的制作原理，常用的是通过三氯化铁来腐蚀电路板的，没有涂保护层的铜薄就会被腐蚀掉，没有被腐蚀掉的铜片，就是电路板元器件之间的链接线。
在第一代光刻机，由于受当吋技术和制造工艺的限制，生产出的芯片晶体管体积大5um，所以集成的晶体管数量少，这类是属于小规模集成电路，相应集成电路芯片的体积也就比较大。
随着光刻机的不断发展，芯片制造技术进入微电子吋代，芯片中的晶体管的体积越来越小，晶体管的密度越来越小，相应的晶体管的数量就越来越多，芯片体积和厚度，也就越来越小越来薄板，所以电子商品，特别是移动电子商品，也就越做越小了。

光刻机内部有芯片是不容置疑的

光刻机是极其先进的设备，它的的运行肯定程序控制的，那它得需要有一台计算机控制吧？有计算机的存在就必然存在芯片，对吧？

我认为先有芯片再有光刻机

芯片也叫做集成电路，它是由大规模的晶体管组成的，所以晶体管诞生在芯片之前。晶估管在1947年由美国贝尔实验室发明，第一台晶体管是基于锗的半导体。晶体管发明之前，当然已经有了电阻和电容了。
到了1957年的时候，有一位名字叫基尔比的美国工程师，他把晶体管、电阻和电容等集成在一块很小的平板上，然后用很细的线把它们焊接起来，这就是芯片（集成电路）的原型了。那时候当然是没有光刻机的咯，对吧？

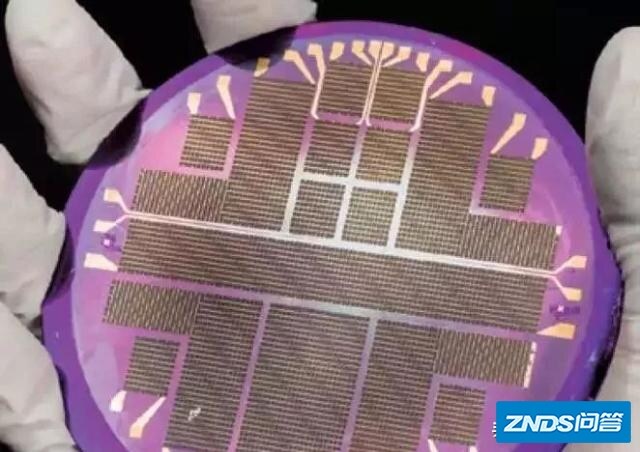

在集成电路发明之前，收音机、计算机甚至卫星的控制系统都是用晶体管设计，体积非常庞大。后来人们就直接在硅片上刻晶体管来设计集成电路（芯片），最开始的时候，大概可以用手工或者机床来刻吧，然后估计发展到用了类似像晒菲林一样的方法，先通过有线路图案的菲林在硅片上印上一层用于保护的胶，然后再腐蚀出线路（有胶的地方受保护不被腐蚀）。后来集成的规模越来越大了，就出现蚀刻机和光刻机这些先进的设备了。
当然，芯片和光刻机是相互相成，相互一齐向前发展的，没有先进的光刻机做不出先进的芯片，没有先进的芯片也做不出性能优异的光刻机了。光刻机是体积很大，并不需要尺寸很小的芯片去控制。精度才是光刻机的主要性能，应该也不需要很强大的运算能力，所以对芯片的性能要求并不会太高了。

以上仅为本人个人观点，大家有不同看法也可以留言批评、指正！

说先有芯片后有光刻机的回答，完完全全错了，不符合历史事实。
光刻机其实在晶体管分立件时代就有了。时间是1960年，硅谷的仙童半导体公司刚成立不久，生产的晶体管产品不够可靠，即使只用铅笔轻轻一敲，也会出现故障。公司的员工金.赫尔尼（也是公司创始人之一）被安排解决这一问题。

金.赫尔尼发明的“平面处理工艺”成为现代芯片产业的标准流程。
<hr/>赫尔尼受照相平板印刷技术（Photolithography）启发，发明了晶体管制造的“平面处理工艺”。这一工艺成为芯片制造的标准流程，现有的工艺流程无论多复杂，都是在赫尔尼的发明基础上衍生拓展的。
“平面处理工艺”主要分为四大流程：

可以看出，在第三步就用到了光刻机。不过，在最初由于晶体管分立件结构简单，对光刻机的分辨率和光源（最初是普通光，后来发展到波长更短的紫外线和激光）要求很低，光刻机基本是各半导体公司自个制作，摩尔定律的提出者，仙童半导体创始人之一、英特尔公司联合创始人戈登.摩尔就磨制过用于光刻机的镜头，可见当时设备的简陋。
需要明确一点的是，集成电路也就是芯片的发明在1958年，由德州仪器的杰克.基尔比和仙童半导体公司的罗伯特.诺伊斯共同发明（两人没有合作关系，是独立发明的，为争夺集成电路的发明权，还打过多年官司）。

杰克.基尔比（左）和罗伯特.诺伊斯（右）及两人的概念产品
<hr/>

但1958年只是两人申请专利的时间，当时基尔比做出了极其简陋的概念产品，诺伊斯的发明被目前的芯片产业采用，但当时或是草图，后来“平面处理工艺”被发明后，芯片才真正成为工业化产品，而不是实验室的概念产品。
因此，从时间线上看，芯片出现晚于光刻机。

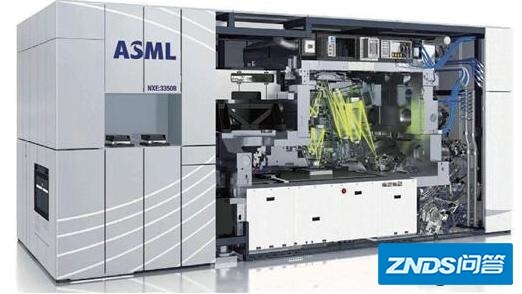

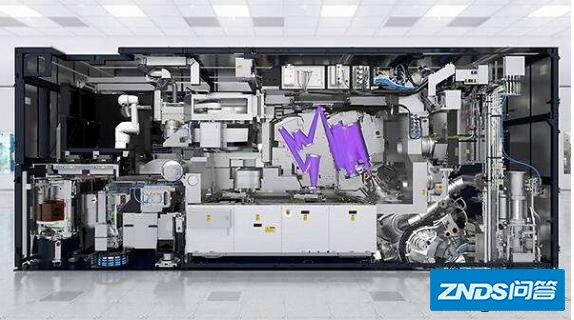

目前最先进的光刻机——EUV光刻机
<hr/>后来，随着芯片越来越复杂，对光刻机的精度要求越来越高，半导体公司很难自个制造，于是出现专业的光刻机生产商。光刻机市场经过四五十年的竞争洗牌，到目前玩家主要剩下荷兰ASML、日本尼康佳能，以及中国的上海微电子装备（集团）股份有限公司（SMEE）。

竟然有这么傻的问题。光刻机（芯片制造）里面有没有芯片？
机床（机械制造）里面有没有机械呢？锯子里面有没有木头呢？

光刻机内置大量芯片无需置疑，无论是ASML的EUV光刻机、或是我国自主生产的90nm、28nmDUV光刻机，仅靠软件集成技术无法在各子系统，如光源计量分析、透镜曝光参数补偿调整、零部件精密操控和化工材料精准分析等方面智能协同进行芯片生产。
所以，芯片是光刻机须臾不可缺的大脑和神经系统。

那么，光刻机作为生产芯片的关键设备，是先有光刻机或是先有芯片呢？
芯片是将大量具有单个运算能力的晶体管组合链接在同块硅片上、形成强大处理能力的微电子技术。芯片的应用、拉开了信息革命的帷幕，成为现代工业文明的基础。它的发明和应用早于光刻机的出现
光刻技术的原理、概念和雏形确是早于芯片出现。1822年，法国人Nicep hore niepce在各种光照实验后，用油纸覆盖在涂有植物油和沥青的玻璃片上、通过日照得到了想要的图形，形成了最早的光刻技术。但没有和芯片技术结合、不是完整意义上的的光刻机。

从发明芯片的起源看，有两位科学家。一位是美国德州仪器公司的仪器工程师杰克·基尔比，他于1958年9月12日集成第一款芯片，即把二十余个晶体管、电阻、电容器集成在一块微型平板上，纯手工焊接将极细的铝质导线链接构成微型的固体组合件，并命名为“集成电路”，并于1958年向美国专利局申报了发明专利。
可以说，没有基尔比的发明就没有现今的半导体产业、更不会有大家熟悉的数字生活，如今的PC、手机等等3C产品都源于基尔比的发明。

芯片发明还离不开另一位科学家，即美国物理学家、著名企业英特尔共同创始人罗伯特·诺伊斯。1958年仙童公司在基尔比数月后也发明了集成电路，共同开创了世界微电子的历史。
1959年1月，诺伊斯形成集成电路方案，7月便研发出二氧化硅的扩散技术和PN结隔离技术。用一氧化膜作为半导体绝缘层制作成铝条连线、使元件和导线连成一体，创造出半导体集成电路平面制作、器件连线结构工艺，为规模生产集成电路奠定了基础。

1966年，基尔比和诺伊斯同时被富兰克林学会授予巴兰丁奖章。基尔比被称为“集成电路的发明家”，诺伊斯被赞为“提出适合工业生产的集成电路理论”。
因此，从贝尔实验室1947年发明第一台点接触晶体管起，到1959年世界第一台晶体管计算机诞生，仙童公司研制成世界第一颗适用单结构硅晶片，提出光刻工艺並被用于各类半自动、自动，接触式、家用投影式光刻机，直到当今的EUV光刻机和DUV光刻机，时间上是早于光刻机出现的。

这种先有鸡或是先有蛋的问题，其实稍微有点可笑。
例如：要生产高精度的零部件需要高精度的机床，而高精度的机床需要使用高精度的零部件。这是一台相悖的需求，如果强行把这个问题代入到先有鸡或是先有蛋的循环里面，那就真的是无解了。
但是，我们要明白一件事，就是芯片是为了解决什么问题？

芯片的存在，其实就是解决高强度的运算问题，芯片的性能越好，单一时间内能够完成的运算次数就越多。但这并不意味着没有芯片，问题就无法解决了，无非就是投入的时间和人力的问题。
我国在研发第一颗原子弹的时候，别说计算机了，就连计算器都是极度匮乏的。而原子弹的研究涉及到了大量的公式演算，容不得一丝错漏。当时的科学家就靠着那么些毅力和一台算盘，不也做出了原子弹吗？
所以，科技的发展本来就是一台循序渐进的过程，我们首先发明了人能够使用的工具，通过这些工具加工制造出更高级的工具。光刻机也是一样的，没有了芯片，难道人就无法通过自个的手操控机器加工出芯片了？

近期光刻机与芯片再一次推向了舆论的浪潮之中，芯片对我们越来越重要了，大到火箭与飞机，小到家中的电冰箱与电饭煲，它们里面都有芯片。而这些芯片都是由光刻机进行生产的，所以光刻机对于我们来说或是非常重要的。

光刻机中肯定会有芯片

光刻机的运行肯定是受程序控制的，所以内部肯定有芯片。像光刻机这种比较先进的仪器，肯定不是单纯的机械结构，如果是单纯的机械结构很难实现纳米级别的的操作，所以只能是计算机进行控制的。

那么是先有光刻机或是先有芯片？

对于这个问题不由得让我想起了，“到底是先有鸡，或是先有蛋”这个问题了。我认为肯定是先有的芯片，然后再有的光刻机。因为光刻机中一定要有芯片，但是芯片不一定必须通过光刻机制造的。
举个很简单的例子，世界上第一台光刻机中的芯片或许不是通过光刻机制造的，因为那是整体的芯片水平或是比较落后，可以通过其他的途径经晶体管焊接在一起，这样就诞生了第一台光刻机。有了第一台光刻机以后，这台光刻机就可以为下一代的光刻机制造芯片了，按照这个道理顺推下去，第二台光刻机再给下一代光刻机生产芯片，这样就形成了循环。所以一定是先有的芯片，然后再有的光刻机。

这样也就可以证明光刻机与芯片的发展是相辅相成的，没有先进的芯片就无法做出先进的光刻机，没有先进的光刻机就无法做出先进的芯片，目前的光刻机使用的芯片很可能是上一代光刻机制造的。

总结

近几年芯片技术发展的非常的快，尤其是手机的处理器，今年即将发布的苹果A14处理器与华为麒麟1020处理器都是采用的5nm工艺制程，纳米制程工艺越先进，晶体管的体积就越小，芯片所能容纳的晶体管的数量也就越多，芯片的功耗就越低、性能就越好。当然芯片技术的发展，离不开光刻机的发展，没有先进的光刻机，我们也就无法生产出先进的芯片。

光刻机内部肯定是有芯片的，至于是先有光刻机或是先有芯片，个人认为是先有芯片。想要搞清楚这个问题，我觉得需要先搞清楚一台概念：什么是芯片？
芯片，又称集成电路，是在一块半导体晶圆上集成了很多晶体管，二极管以及其他无源器件的元件，在电子学中是一种把电路小型化的方式。

到底光刻机和芯片两者之间有什么关系呢？
接下来我给大家说下光刻技术的发展史。
1947年，贝尔实验室发明第一只点接触晶体管。从此光刻技术开始了发展。
1958年，杰克·基尔比发明现代集成电路，也就是芯片。
1959年，世界上第一架晶体管计算机诞生，提出光刻工艺。
1960年代，仙童提出CMOS IC制造工艺，第一台IC计算机IBM360，并且建立了世界上第一台2英寸集成电路生产线，美国GCA公司开发出光学图形发生器和分布重复精缩机。
1970年代，GCA开发出第一台分布重复家用投影曝光机，集成电路图形线宽从1.5μm缩小到0.5μm节点。
1980年代，美国SVGL公司开发出第一代步进扫描家用投影曝光机，集成电路图形线宽从0.5μm缩小到0.35μm节点。
1990年代，ASML生产出FPA2500，193nm波长步进扫描曝光机。光学光刻分辨率到达70nm的“极限”。
2000年以来，NGL一直在研究极紫外线光刻技术，电子束光刻技术，X射线光刻技术，纳米压印技术等。

综上所述，其实我们能发现，芯片的生产是离不开光刻技术的，所以光刻技术是先于芯片很存在，但是光刻机是一台非常复杂的光学设备，需要经历光刻技术的长期发展才会产生，因此芯片是先于光刻机而存在的。

以上就是我个人对于此问题的一些想法，还请多多指教，喜欢的可以点赞关注，谢谢!

光刻机内部有芯片，但是芯片的制程不是最先进的制程，那么最初的芯片可能并非通过光刻技术实现的，可能是通过化学手段实现。利用落后制程实现光刻机的芯片之后，可以利用光刻机生产新制程的芯片，从而形成迭代。而且其实像光刻机这种设备对于芯片制程的依赖其实并不强烈，所以可能芯片制程落后几代也没有问题。
