家用投影仪自动梯形校正是指什么原理？

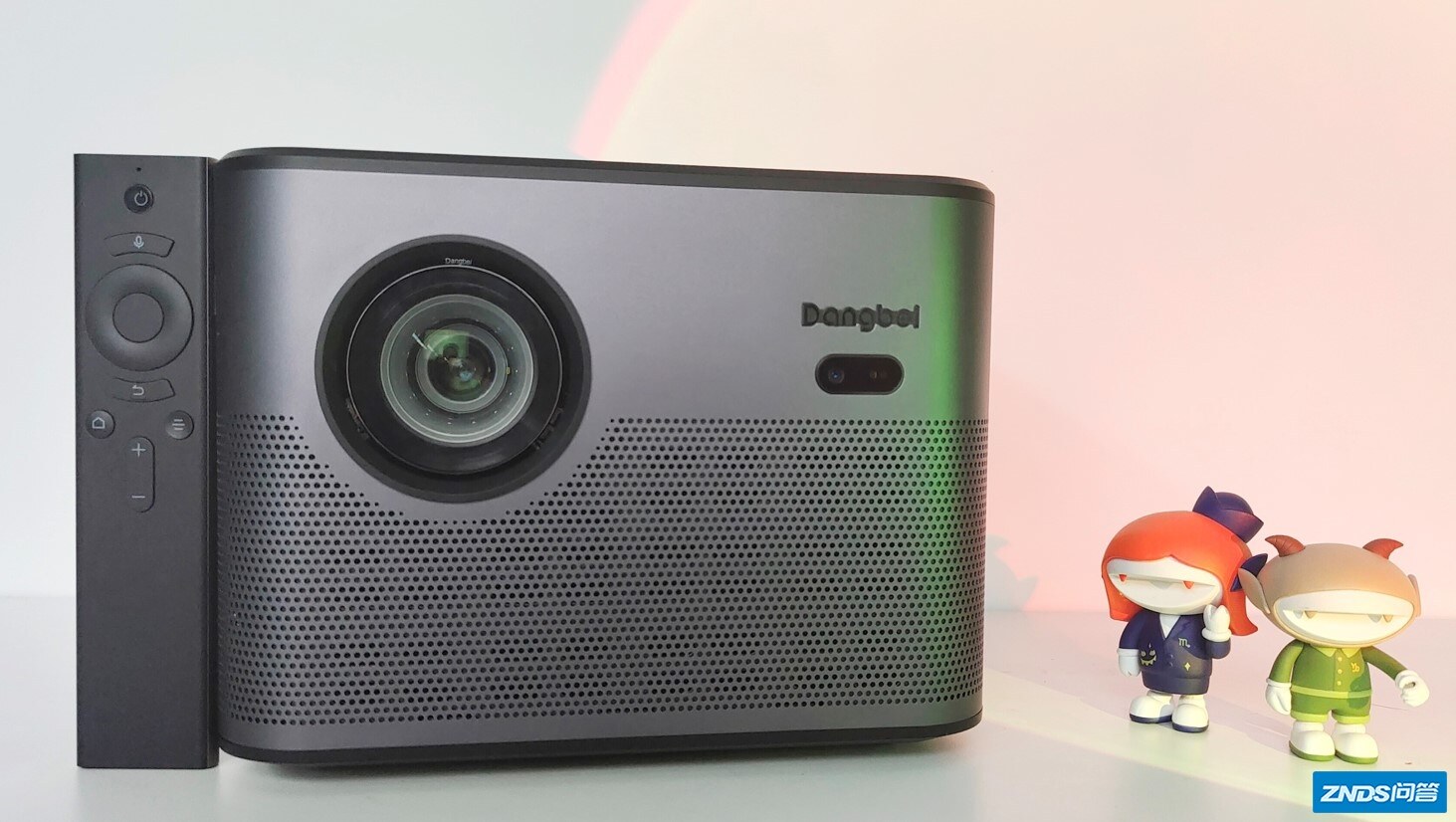

当贝家用投影F5采用六向梯形校正功能。其正是搭载了i-Chips芯片，最大支持2K分辨率的几何校正和边缘融合，不仅可以实现上下左右±45°范围的画面校正，同时在播放3D影片的时候，也可以进行梯形矫正，并且校正后的画面几乎没有任何画面撕裂、不平滑现象。

根据i-Chips公司官方的资料显示，F5搭载的这款i-Chips芯片，能够较大地提升梯形校正的处理速度，还支持任意角度的画面旋转，可用于视频墙（多个屏幕链接而成）展示，其“边缘融合”功能在家用投影画面拼接时，也能有效减弱画面边缘白线对整体画质效果的影响。所以选择中高端家用投影仪的时候不妨关注一下其梯形校正是否加持这一专业矫正芯片哦~

梯形矫正有两种方式。

1：光学矫正，就是移轴。和相机的移轴镜头一样。对物理像素没有影响，画质基本不变。
2：数字矫正，其原理是针对家用投影仪家用投影光路将要产生的梯形失真由插值算法对原图像进行几何变换, 产生一台反向的补偿梯形图像, 以抵偿家用投影光路产生的图像梯形失真, 使得家用投影后的图像呈现规整的矩形。
在日常使用中，家用投影机的位置尽可能要与家用投影屏幕成直角才能保证家用投影效果，如果无法保证二者的垂直，画面就会产生梯形。在这种情况下，需要使用“梯形校正”功能来调整，保证画面成标准的矩形。

虽然数码梯形校正会让画面有压缩、可能带来画质的下降；图像经校正后，画面的一些线条和字符边缘会出现毛刺和不平滑现象，导致清晰度降低，实则是因为没有高阶算法加持。而且在现实生活的使用中确实是一台十分实用的功能，因此目前大部分的家用投影机厂商都采用了数码梯形校正技术，有垂直梯形校正也有水平梯形校正，两者兼顾且角度越大则越灵活。

日本一家名为i-Chips公司就提供一种专业级图像处理芯片，该芯片搭载的图像插值算法能够最大化保证变换后的图像质量。遗憾的是，目前市面上只有少部分中高端家用投影牌子才会选用这种拥有高阶算法的梯形校正芯片。

家用投影仪的梯形校正其实有蛮久的历史了，也经历了相当长时间的改进，而我们极米其实也一直致力于无屏电视机自动化的研究，为的就是让家用投影产品可以像电视机一样，开机即用，即使是再如何小白的用户，也可以轻松享受大屏。今年515发布会上，我们推出的极米H2/H2 slim，其实就加入了智能辅助校正功能，它的目的就是可以让小白用户开机即用，开机后极米无屏电视机H2会自动进行对焦，如果是侧投的话，还可以自动进行上下左右梯形校正。既然大家对自动梯形校正感兴趣，那我就在这里跟大家详细讲讲极米梯形校正的发展史，以及各种梯形校正的区别。

垂直方向梯形校正

接触家用投影久的朋友，应该有用过，它是完全需要通过手动调节的梯形校正，并且只能进行垂直方向的梯形校正，如果侧投就无法校正到方正。目前一些老式的传统家用投影都是采用的这种方式，比如我大学的时候，教室里面的家用投影就需要这样调节，所以大多都会固定安装好就不动了。它的校正原理完全就是依靠我们人眼来判断画面是否方正，缺点自然也很明显，调节时间长，而且只能局限于调节家用投影仪在垂直方向上的画面偏差。

垂直方向自动梯形校正

后来随着技术的发展，一些厂商将陀螺仪等传感器引入到家用投影当中，这些传感器可以将获取到的数据信息传输给CPU进行计算，可直接获取到家用投影仪垂直方向上倾斜的角度，从而实现自动的垂直方向梯形校正，小编大学时候买的第一台极米Z3就是这样实现的梯形校正。其实目前很多家用投影产品还在用这种自动梯形校正，因为成本较低，技术也不复杂，但是它无法适应侧投场景，不能做左右水平方向的校正。

四点梯形校正

为了让家用投影可以适应家庭中各种使用环境，我们在极米H1上加入了图形处理专用芯片，用户可以手动调整家用投影图像的四个顶点。用户的输入结合专用图形处理芯片，实现了上下左右四向的图像梯形校正。虽然这次又回到了手动操作，但是其可以进行侧投了，用户放在沙发边或者床头柜，也可以通过校正投射出方正的画面，大大降低了极米无屏电视机对家庭使用环境的要求，并且性能上也有了极大的提高，整个手动调节过程中，基本可以达到高实时响应，对幕布的支持也更加友好。

角度便捷梯形校正

这个阶段更多的是对四点梯形校正的改良，它可以根据家用投影仪摆放角度来快速校正画面，虽然也是手动调节，但是效率上有了大幅的提升，简化了用户操作，用户只需要调整上下左右角度即可梯形校正，而无需选中每个顶点去分别校正，整个校正过程中画面可以自动保持最佳画面比例，比如我们的极米H1S、极米Z6等等。

智能辅助（梯形）校正

这个阶段就先进很多了，也就是我们极米H2/H2 Slim/Z6X目前采用的，用户在开机后，只需要一键就可以自动完成上下左右梯形矫正。它实现的难度要比之前仅支持垂直方向的自动梯形校正高了很多，它需要以摄像头为基础，结合图形处理专用芯片，通过大量数据进行复杂的算法计算才能实现，所以市面上具备相同功能的家用投影或者无屏电视机产品并不多，存在较高的技术门槛。

目前传统商务家用投影大多还停留在垂直方向的手动、自动梯形校正，而家用家用投影大多也只能实现四点梯形校正和角度便携梯形校正。当然我们极米无屏电视机一直致力于家用家用投影的研究，为了让用户可以像使用电视机一样，做到开机即用，研发团队经过长达一年的时间研究，最终通过软硬件结合的方式，在极米H2/极米H2 Slim/极米Z6X上加入了目前的智能辅助梯形校正。

不少朋友都见识过家用投影机的梯形校正功能，但是关于梯形校正技术却知之甚少，今天就来给大家介绍一下什么是家用投影机的梯形校正技术以及它是如何实现的？

在家用投影机的日常使用过程中，家用投影机的摆放位置应尽可能要与家用投影屏幕成直角，这样才能保证拥有方正的家用投影效果。如果在使用过程中无法保证两者的垂直角度，家用投影画面就极容易产生上宽下窄或上窄下宽的梯形问题。
在这种情况下，我们就需要使用家用投影机的“梯形校正功能”来调整家用投影画面，保证家用投影画面始终是一台标准的矩形。梯形校正技术的实现通常有两种方法：第一种是光学梯形校正，光学梯形校正是指通过调整家用投影机的镜头位置来达到调整梯形的目的；第二种方法是数码梯形校正，数码梯形校正是通过软件的方法来实现梯形校正，目前大部分家用投影机产品都采用的是数码梯形校正技术。

但是在实际的应用过程中，我们又发现家用投影画面不只是在垂直方面容易产生“梯形”问题，图像的水平方向也极其容易产生变形问题，所以家用投影机厂商们又研发出“水平梯形校正”功能。
在很多家用家用投影机产品中，梯形校正需要手动调节来实现，最常见的是四点校正，调整起来有些麻烦。对此神画发明了4D自动梯形校正技术，彻底解决了家用投影画面的变形问题，使家用投影机的位置摆放更加自由，目前神画已经将这一技术应用在旗下的家用投影产品中，喜欢的朋友不妨去关注一下。

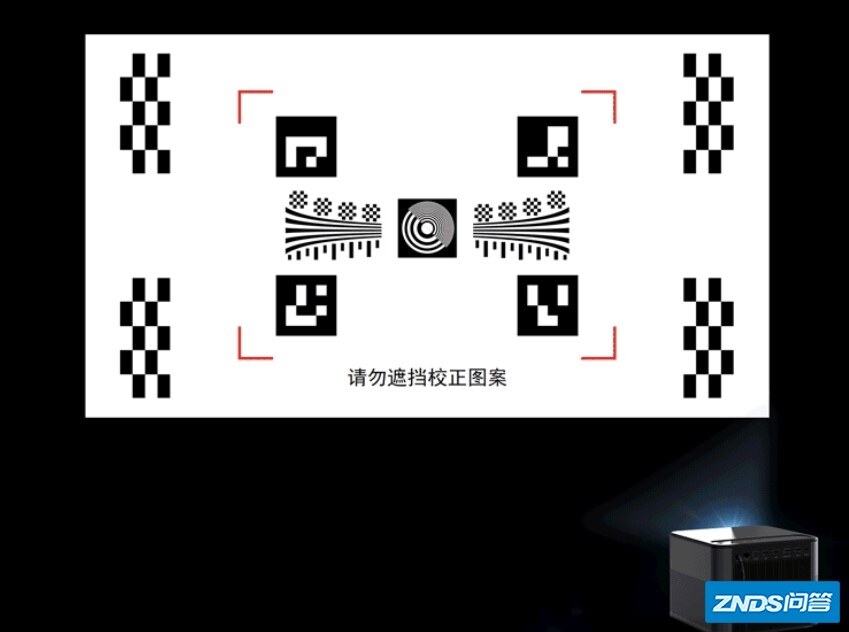

一般情况下，家用投影仪会设定自动调整的功能应该是对焦吧，比如不小心碰了一下，会自动做对焦，当然也可以关闭，防止对焦功能太灵敏影响观看。如下图是当贝家用投影刚开机的时候进行的对焦。

像梯形校正的话，我在用的家用投影是这样的画面，一般情况下也是在刚摆放好位置的时候进行调整的，调整好了之后不去移动家用投影，就无需调整了。自动梯形校正也就是一键自动，手动就是觉得不正，再手动调整4个角的位置。是不会在观看途中一直跳出来梯形校正的。先找找看，有没有哪里能关掉这一项，然后建议或是询问客服吧，毕竟不同机器不一样，。

因为家用投影仪一般在幕布的偏上或偏下，或偏左或偏右，投到墙上就会近大远小，为了恢复影片原始尺寸就会矫正一下。

这个功能是纠偏功能，因为家用投影仪的光投射到3.3米外的幕布上才能扩展为一百寸，然而家用投影机在没有调试前，投射光源不一定会百分百投射在幕布规定的地方，很可能发生偏移，而纠偏功能就是梯形校正，因为投射源并不是左右偏移，还有上下偏移，会造成上下不一样，也就是俗称的上大下小或者上小下大，大家也许会问，为啥不出厂就设置好，反而需要安装后来慢慢调整，这就是外行话了，因为之所以有梯形校正功能，这是对于新安装的家用投影仪，在安装过程中会发生因为抖动，而导致光源发生误差，出现的误差画面就会有极大偏差，因为家用投影仪是依靠光源发射到幕布上成像的，想象一下，在光源上一厘米的误差，发射到3.3外的幕布上就是好几厘米以上的误差了，所以失之毫厘差之千里，而这个梯形校正就是为了在安装之后的误差纠偏的，这个功能基本上如果家用投影机安装好之后不移动，那么这个功能在家用投影仪一生中只使用一次，基本上所有的家用投影机的梯形校正功能都一样的，设置好后就不会再使用这个功能了。

说明产品还有缺陷，大的家用投影仪居然不知道智能投银幕布，缺乏技术或是惜材料
