林东

USB2.0协议的FPGA应用

用FPGA实现USB协议的工作量很大，而且复杂度很高，一般应用时很少直接使用FPGA实现USB协议，所以本次应用USB时是利用USB2.0的PHY芯片Cypress厂家的CY7C68013芯片。下面在针对在使用过程中需要用到的几个概念进行解释，如下。
2.4.2.1 USB协议简要概念
USB2.0设备组成
每一台USB设备由一台或多个配置来控制其行为，使用多配置原因是对操作系统的支持；一台配置是由接口（Interface）组成；接口则是由管道（Pipe）组成；管道是和USB设备的端点（Endpoint）对应，端点都是输入输出成对的。在固件编程中，USB设备、配置、接口和管道都来描述符来报告其属性。
一台端点（Endpoint）建立一台管道。管道的端点总是成对出现，即In Endpoint和Out Endpoint。端点0默认为控制管道，其它端点可以配置成数据管道。一台具体的端点，只能工作在一种传输模式下。
In Endpoint：由device向Host发送数据的端点。
Out Endpoint：由Host向device发送数据的端点。
USB2.0传输速度
USB1.0和USB1.1版本中，只支持1.5Mb/s的低速（low-speed）模式和12Mb/s的全速模式。在USB2.0种，又加入了速度更快（480Mb/s）的高速模式。而USB3.0的最大传输带宽高达5.0Gbps（625MB/s）。
USB可扩展设备
USB1.1规定最多为4层，USB2.0规定最多为6层。理论上，一台USB主控制器最多可接127个设备，这是因为协议规定每个USB设备具有一台7 bit的地址（取值范围0~127），而地址0是保留给未初始化的设备使用。
USB传输类型
虽然USB定义了数据在总线上传输的基本单位是包，但是我们还不能随意地使用包来传输数据，必须按照一定的关系把这些不同的包组织成事务才能传输数据。
事务通常由两个或者三个包组成：令牌包，数据包和握手包。
令牌包用来启动一台事务，总是由主机发送。
数据包传送数据，可以从主机到设备，也可以从设备到主机，方向由令牌包来制定。
握手包的发送者通常为数据接收者，当数据接收正确后，发送握手包。设备也可以使用NAK握手包来表示数据还未准备好。
USB协议规定了4种传输类型：批量传输、等时传输（同步传输），中断传输和控制传输。其中，批量传输、等时传输、中断传输每传输一次数据都是一台事务；控制传输包括三个过程，建立过程和状态过程分别是一台事务，数据过程则可能包含多个事务。4种数据传输的相关特性（仅限USB1.1协议）如下表。
表Chapter‑1 USB4种数据传输的相关特性

传输模式	中断传输Interrupt	批量传输Bulk	等待传输ISO	控制传输Control
传输速率/Mbps	12（1.5 低速）	12	12	1.5/12
数据的最大长度/Byte	1~64（1~8 低速）	8/16/32/64	1~1023	1~64（1~8 低速）
数据周期性	有	没有	有	没有
发送错误重传	是	是	否	是
应用设备	鼠标键盘	打印机	语音	-
可得到的最大宽度/Mbps	6.762（0.051 低速）	9.728	10．240	-

批量传输使用批量事务传输数据。一台批量事务由三个阶段：令牌包阶段，数据包阶段和握手包阶段。每个阶段都是一台独立的包。批量传输通常用于数据量大，对数据的实时性要求不高的场合。
USB2.0 数据帧
USB2.0和USB1.1规范的最大不同就是数据帧。在USB1.1规范中，USB数据采用每毫秒一台数据帧的方式进行数据传输，在毫秒数据帧的开始，USB主机首先产生帧开始（SOF）数据包，并传输当前数据帧号，后面是传输数据。对于USB2.0规范，为了支持480Mbps高速传输速度，USB2.0提出了微帧的概念，每毫秒数据帧又包含8个微帧。
USB2.0 端点缓冲区
表Chapter‑2 USB2.0端点缓冲区

传输类型	USB1.1数据包大小	USB2.0数据包大小
控制传输	8，16，32，64	64
批量传输	8，16，32，64	512
中断传输	1~64	1024
等时传输	1023	1024

2.4.2.2 CY7C68013与FPGA

图Chapter‑1 CY7C68013内部构造
CY7C68013特点：

支持USB2.0，内部包括USB2.0收发器、串行接口引擎（SIE）以及增强型51内核；
灵活配置，可“软配置”RAM，取代了传统51的RAM和ROM，程序可以通过以下方式下载：通过USB口下载；通过外部E2PROM装载；外界存储设备（仅128引脚支持）
模式灵活，可设置为主从模式，主模式下可对外部FIFO、存储器、ATAn接口设备进行高速读写操作，从模式下外部主控器（例如DSP、MCU）可把GPIF端口当作FIFO进行高速读写操作。
支持与外设通过并行8位或者16位总线传输

官方资料AN61345 提供了一台示例项目，用以通过从设备 FIFO 接口将 FX2LP 链接至 FPGA。示例实现中描述的接口为各个应用执行高速度的 USB 链接事项，如数据采集、工业控制和监控以及图像处理。

图Chapter‑2 官方DEMO示例
可以通过两个不同的模式将 FX2LP 链接至 FPGA。这两个模式分别为通用可编程接口（ GPIF）模式和从设备 FIFO模式。
官方硬件链接图如下：

图Chapter‑3 官方推荐硬件链接图
表Chapter‑3 硬件链接中引脚说明

引脚名称	说明
SLRD	SLRD 引脚应由主设备激活，用以从 FIFO 读取数据。
SLWR	SLWR 引脚应该由主设备激活，以将数据写入到 FIFO 内。
SLOE	是指 FIFO 输出驱动器的使能信号。
FIFOADR[1:0]	这些信号用于选择有效的端点。
FD[15:0]	16 位数据总线
FLAGA/FLAGB/FLAGC/FLAGD	FIFO 使用这些标志来表示各种状态（满、空、可编程）。
IFCLK	是指与从设备 FIFO 接口同步的时钟。在本应用笔记所提供的设计中，该时钟的频率被配置为 48 MHz，并由链接至 FX2LP 的 FPGA 生成。
CLKOUT	FX2LP 的 CLKOUT 引脚可以提供的时钟频率分别为 12、 24 或 48 MHz

在使用过程中或者硬件设计时尽量以官方说明为主，尤其一些引脚最好都链接上，这样在使用过程中以应对后期不同应用。
2.4.2.3 CY7C68013读写时序

同步Slave FIFO写

同步Slave FIFO写的标准链接图如下：

图Chapter‑4 同步Slave FIFO端口链接示意图
同步Slave FIFO写的标准时序如下：
IDLE：当写事件发生时，进状态1；
状态1：使FIFOADR[1:0]指向IN FIFO，进状态2；
状态2：如FIFO满，在本状态等待，否则进状态3；
状态3：驱动数据到数据线上，使SLWR有效，持续一台IFCLK周期，进状态4；
状态4：如需传输更多的数，进状态2，否则进状态IDLE。
状态跳转示意图如下：

图Chapter‑5 同步Slave FIFO状态转移示意图
几种情况的时序图示意如下（FULL，EMPTY，SLWR，PKTEND均假定低有效）：

图Chapter‑6 同步Slave FIFO时序图
图示FIFO中本来没有数据，外部逻辑写入第一台数据时的情况。

图Chapter‑7同步Slave FIFO写入第一台数据时序图
图示假定FX2设定包大小为512字节，外部逻辑向FIFO端点中写入的数据达512字节时的情况。此时FX2硬件自动将已写入的512字节打成一包准备进行传输，这个动作就和在普通传输中，FX2固件向FIFO端点中写入512字节后，把512这个数写入EPxBC中一样，只不过这个过程是由硬件自动完成的。在这里可以看出“FX2固件不参与数据传输过程”的含义了。外部逻辑只须按上面的时序图所示的时序向FIFO端点中一台一台字节（或字）地写数，写到一定数量，FX2硬件自动将数据打包传输，这一切均不需固件的参与，由此实现高速数据传输。

图Chapter‑8 同步Slave FIFO端点被写满时的情况
下图是同步Slave FIFO写入时序：

图Chapter‑9 同步Slave FIFO写入时序
逻辑时序设计中，数据应该在IFCLK上升沿写入。同时注意SLWR、DATA之间的时序关系。

同步Slave FIFO读：

同步Slave FIFO读的标准链接图如下：

图Chapter‑10 同步Slave FIFO读的标准链接图
同步Slave FIFO读的标准时序如下：
IDLE：当读事件发生时，进状态1；
状态1：使FIFOADR[1:0]指向OUT FIFO，进状态2；
状态2：使SLOE有效，如FIFO空，在本状态等待，否则进状态3；
状态3：从数据线上读数，使SLRD有效，持续一台IFCLK周期，以递增FIFO读指针，进状态4；
状态4：如需传输更多的数，进状态2，否则进状态IDLE。
状态跳转示意图如下：

图Chapter‑11 同步Slave FIFO读状态跳转示意图
单个和突发读取时序：

图Chapter‑12 同步SLAVE FIFO 同步读取序列和时序图

图Chapter‑13 同步Slave FIFO同步事件序列图
从上图所示，FPGA应该在IFCLK上升沿处采集数据。

异步Slave FIFO写：

异步Slave FIFO写的标准链接图如下：

图Chapter‑14 异步Slave FIFO写的标准链接图
异步Slave FIFO写的标准时序如下：
IDLE：当写事件发生时，进状态1；
状态1：使FIFOADR[1:0]指向IN FIFO，进状态2；
状态2：如FIFO满，在本状态等待，否则进状态3；
状态3：驱动数据到数据线上，使SLWR有效，再无效，以使FIFO写指针递增，进状态4；
状态4：如需传输更多的数，进状态2，否则进状态IDLE。
状态跳转示意图如下：

图Chapter‑15 异步Slave FIFO状态跳转示意图
几种情况的时序图示意如下（FULL，EMPTY，SLWR，PKTEND均假定低有效）：

图Chapter‑16 异步Slave FIFO几种情况的时序图示意
图示FIFO中本来没有数据，外部逻辑写入第一台数据时的情况。

图Chapter‑17 Slave FIFO 异步写时序
数据必须在SLWR解除沿前Tsfd出目前总线上，当SLWR上升沿时，数据将被写进FIFO中，同时更新FIFO的指针。

异步Slave FIFO读：

异步Slave FIFO读的标准链接图如下：

图Chapter‑18 异步Slave FIFO读的标准链接图
异步Slave FIFO读的标准时序如下：
IDLE：当读事件发生时，进状态1；
状态1：使FIFOADR[1:0]指向OUT FIFO，进状态2；
状态2：如FIFO空，在本状态等待，否则进状态3；
状态3：使SLOE有效，使SLRD有效，从数据线上读数，再使SLRD无效，，以递增FIFO读指针，再使SLOE无效，进状态4；
状态4：如需传输更多的数，进状态2，否则进状态IDLE。
状态跳转示意图如下：

图Chapter‑19 异步Slave FIFO读状态跳转示意图
几种情况的时序图示意如下（FULL，EMPTY，SLRD，SLOE均假定低有效）：

图Chapter‑20 异步Slave FIFO读几种情况的时序图示意
图示正常情况时的时序。

图Chapter‑21 Slave FIFO异步读时序
Data总线在SLRD下降沿时被触发更新，有一定时间的延迟，所以采用异步读取的方式，应该在SLRD上升沿处采集数据。

同步与异步读写的引脚差异

表Chapter‑4 同步与异步读写的引脚差异

同步读	异步读	同步写	异步写
IFCLK	IFCLK
FIFOADR[1：0]	FIFOADR[1：0]	FIFOADR[1：0]	FIFOADR[1：0]
EMPTY	EMPTY	FULL	FULL
SLOE	SLOE	SLWR	SLWR
SLRD	SLRD	FD[15：0]	FD[15：0]
FD[15：0]	FD[15：0]	PKTEND	PKTEND
SLCS	SLCS	SLCS	SLCS

2.4.2.4  CY7C68013驱动及下载
CysuiteUSB_3_4_7软件下载链接：
http://www.waveshare.net/w/upload/7/79/CySuiteUSB_3_4_7_B204.7z
下载完成后解压安装，详见下图：

http://www.waveshare.net/study/data/attachment/portal/201609/22/113337ybl0lo6e8hjshuew.png
点击NEXT。

1、安装完CysuiteUSB_3_4_7，我们接入模块，在未加载驱动前，状态如下：

2、我们打开软件，看看可以如何加载驱动：

3、这里面涉及到模块的VID和PID，具体如何看呢，详见下图：

4、接着就是修改驱动文件上的VID和PID了，我们打开安装路径下的驱动目录，如下：

5、找到适合自个操作系统的驱动文件，比如我的是win7 64位，那么，进入../wlh/x64，以记事本方式打开cyusb.inf，然后修改替换并保存：

补充说明：把上图对应的操作系统前的“；”注释去掉，再保存
6、重新加载驱动文件

7、通常情况，驱动到这里加载就能正常识别了。But...，部分64位的操作系统有个强制数字签名比较烦球（比如我的这个机子上的就有这种情况），那么可能会有类似下面的情况出来：

8、那么大家伙可以重启按F8，临时禁用数字签名，不知道如何禁用的同学可以百度下（http://jingyan.bAIdu.com/article/3d69c5518ca3fdf0cf02d7c9.html）
9、禁用后重启，识别正常，打开软件，正常识别！

http://www.waveshare.net/study/data/attachment/portal/201609/22/113337ybl0lo6e8hjshuew.png
关于 Win8 哈希值不在文件中的安装错误解决方案：
在 Win8-64 系统下安装 USB驱动出现了如下问题：

由于 Win8 强制要求驱动程序签名，而Cypress 的驱动未经过签名，因此驱动安装不成功。出现这种情况的，网上有很多解决方案，这里例举网友晴天/zt小猪在 Win8-64 位操作系统上测试验证的解决方案，如下：
1. 按快捷键 win+R 打开运行命令
2. （请先看完后面的再操作！！）运行输入 shutdown.exe /r /o /f /t 00
3. 点击确定
4. 系统将重启
5. 重启后点击疑难解答
6. 选择高级选项
7. 选择 windows 开机设置
8. 点击重启
9. 选择高级选项
10.选择“禁用强制驱动程序”（F7 键）
11. 然后装驱动就可以了
完成以上操作后，再次安装 USB 驱动程序，成功的界面如下所示：

烧写模块固件：(说明此方法仅适用于擦除了EEPROM的模块，如何擦除详见用户手册)
把模块通过USB口链接到电脑。
打开软件CyConsole，Device选择模块，然后点击“Lg EEPROM”，
打开Slave_FIFO.iic文件，详细操作如下。

按模块上的RST按钮，查看电脑“设备管理器”中能否正确识别到，有则固件下载成功。
CY7C68013想要正常工作，就得给他编写好相应的固件，然后再固化到其内部，当然PC也是需要安装相应的驱动的，固件的编写主要是确定IN和OUT端点，以及一些标志信号。

固件只需要改这些参数，这里我都写好了，大家就不需要再改了，很容易看出我设置的时钟是48MHz，，然后设置
EP2为OUT端点，512字节，4缓冲，bulk （注意OUT，IN都是相对PC来说的，OUT表示PC--->cy7c68013a，IN则相反）
EP6为IN端点，512字节，4缓冲，bulk
flag_a 为EP2的EF，也就是空标志信号，为低时表示空，也就是没有数据过来，为高则表示有数据来了
flag_d 为EP6的FF，也就是满标志信号，为低时表示写满了，这时再去写就是无效写了，为高则表示没有写满，可以继续写。

写好的固件所在文件夹：固件源码什么的都在Firmware文件中

按照上诉步骤进行烧写就可以了，接下来就是FPGA端进行FIFO的读写。
2.4.2.5  FPGA驱动CY7C68013
驱动CY7C68013比较简单，因为大部分协议都由外围PHY完成，所以只需要对FIFO进行操作即可，详细的实现原理可以参考后面章节。
代码Chapter‑1 FPGA驱动CY7C68013代码

//****************************************************************************//
//# @Author: 碎碎思
//# @Date: 2019-08-14 20:31:26
//# @Last Modified by: zlk
//# @WeChat Official Account: OpenFPGA
//# @Last Modified time: 2019-08-14 20:43:45
//# Description:
//# @Modification History: 2019-08-14 20:43:45
//# Date             By          Version          Change Description:
//# ========================================================================= #
//# 2019-08-14 20:43:45
//# ========================================================================= #
//# |                                                                      | #
//# |                               OpenFPGA                            | #
//****************************************************************************//
//flag_a，flag_d都是默认低电平有效的，flag_a是ep2的EF信号，flag_d是ep6的FF信号
//flag_a为低时表示ep2里的FIFO为空，也就是没有数据过来，为高则表示非空，表示有数据过来了
//flag_d为低时表示ep6里的FIFO写满了，这时cypress芯片就会自个打包数据然后去发送pc，为高则表示没有写满，表示可以往ep6的FIFO里写数据
module  usb(
      input                CLCOK                   ，
      input                rst_n                ，
      //usb interface
      input                flag_d                ，
      input                flag_a                ，
      output  reg          slwr                   ，
      output  reg          slrd                   ，
      output  reg          sloe                   ，
      output  wire          pktend                ，
      output  wire          ifclk                ，
      output  reg  [ 1: 0] FIFO_addr             ，
      inout wire [15: 0] usb_data             ，
      //receive cmd from pc
      output  wire          cmd_flag             ，
      output  wire  [15: 0] cmd_data
);
//=====================================================================\
// ********** Define Parameter and Internal Signals *************
//=====================================================================/
parameter CNT_END    =    256                            ;
parameter IDLE       =    3&#39;b001                         ;
parameter READ       =    3&#39;b010                         ;
parameter WRITE    =    3&#39;b100                         ;
reg    [ 2: 0]                state_c  /*synthesis noprune*/  ;
reg    [ 2: 0]                state_n  /*synthesis noprune*/  ;
//cnt
reg    [ 7: 0]                cnt                            ;
wire                         add_cnt                      ;
wire                         end_cnt                      ;
//======================================================================
// ***************    Main Code ****************
//======================================================================
assign  ifclk    =    ~CLCOK;
assign  pktend    =    1&#39;b1;
assign  usb_data =    (state_c[2] == 1&#39;b1) ? {cnt，8&#39;h00} : 16&#39;hzzzz;//先发送低字节，然后再发送高字节

//cnt  产生写usb数据，从0-255
always @(posedge CLCOK or negedge rst_n)begin
if(!rst_n)begin
      cnt <= 0;
end
else if(add_cnt)begin
if(end_cnt)
         cnt <= 0;
else
         cnt <= cnt + 1;
end
else begin
      cnt <= 0;
end
end

assign  add_cnt    =    state_c[2];
assign  end_cnt    =    add_cnt && cnt == 256-1;

//state_c
always@(posedge CLCOK or negedge rst_n)begin
if(!rst_n)begin
      state_c <= IDLE;
end
else begin
      state_c <= state_n;
end
end

//state_n
always@(*)begin
case(state_c)
      IDLE:begin
if(flag_a == 1&#39;b1)begin //ep2非空，说明有数据来了，进入读状态
            state_n = READ;
         end
else if(flag_d == 1&#39;b1)begin  //flag_d是EP6的FF，低有效，为高时表示该FIFO目前空闲，往ep6写数据
            state_n = WRITE;
         end
else begin
            state_n = state_c;
         end
      end
      READ:begin
if(flag_a == 1&#39;b0)begin //flag_a位低，说明数据已经读完了，进入空闲状态
            state_n = IDLE;
         end
else begin
            state_n = state_c;
         end
      end
      WRITE:begin
if(flag_d == 1&#39;b0)begin  //flag_d为低，说明写满了，进入空闲状态，这时cypress自个就会把这些数据打包好，然后发送给pc，
            state_n = IDLE;
         end
else begin
            state_n = state_c;
         end
      end
default:begin
         state_n = IDLE;
      end
endcase
end

//FIFO_addr，sloe
always  @(posedge CLCOK or negedge rst_n)begin
if(rst_n == 1&#39;b0)begin
      FIFO_addr = 2&#39;b10;
      sloe       = 1&#39;b1;
end
else if(state_n[1])begin
      FIFO_addr = 2&#39;b00;
      sloe       = 1&#39;b0;
end
else begin
      FIFO_addr = 2&#39;b10;
      sloe       = 1&#39;b1;
end
end

//slwr
always  @(posedge CLCOK or negedge rst_n)begin
if(rst_n==1&#39;b0)begin
      slwr <=  1&#39;b1;
end
else if(state_n[2])begin
      slwr <=  1&#39;b0;
end
else begin
      slwr <=  1&#39;b1;
end
end

//slrd
always  @(posedge CLCOK or negedge rst_n)begin
if(rst_n==1&#39;b0)begin
      slrd <=  1&#39;b1;
end
else if(state_n[1])begin
      slrd <=  1&#39;b0;
end
else begin
      slrd <=  1&#39;b1;
end
end

//cmd_flag
assign  cmd_flag = state_c[1] && flag_a;
assign  cmd_data = usb_data;

reg    [ 9: 0]                cnt0 /*synthesis noprune*/ ;
wire                         add_cnt0                      ;
wire                         end_cnt0                      ;
//cnt0  用来标记读的数据的个数，注意数据是16位的
always @(posedge CLCOK or negedge rst_n)begin
if(!rst_n)begin
      cnt0 <= 0;
end
else if(add_cnt0)begin
if(end_cnt0)
         cnt0 <= 0;
else
         cnt0 <= cnt0 + 1;
end
else begin
      cnt0 <= 0;
end
end

assign  add_cnt0       =    cmd_flag;
assign  end_cnt0       =    add_cnt0 && cnt0 == 1024-1;

endmodule

接下来就是利用官方程序进行调试。

图Chapter‑22 官方USB调试工具使用示例
下面给出写的signal tap 的调试截图
写是一次写512个字节数据，0-255，注意usb的FIFO是一次发送16位的，也就是2个字节。先发送低字节，然后再发送高字节，这我直接把低字节给赋值为0了

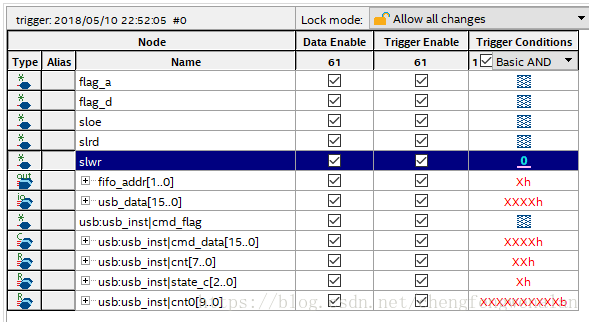

图Chapter‑23 signal tap写调试设置

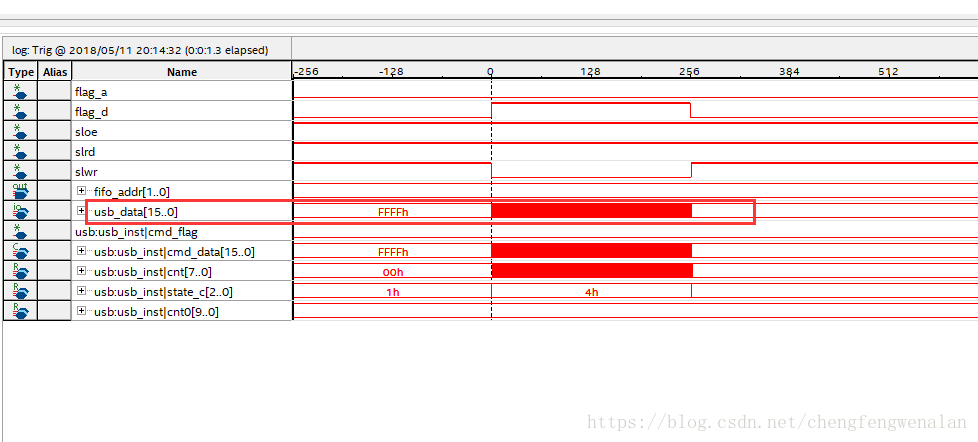

图Chapter‑24 signal tap调试结果
后面局部放大图，注意只有在flag_d为高时，slwr为低才是有效写，否则就是无效写，因为当flag_d为低时，表示写满了，这时FIFO就会弃之后的写数据了。

PC端接受到的数据要2个字节一起读，因为usb是16位发送的，可以看出接受到的数据的确是0000-00FF
注意：pc接受数据按我标的编码顺序执行

图Chapter‑25 上位机接收数据结果
下面轮到“读”出场了。

图Chapter‑26 signal tap读调试设置
pc发送数据按1-->2-->3的步骤，可以看出我们发送了12 34 56 78 这4个字节。

图Chapter‑27 USB上位机写操作
注意这里我是设置了cmd_flag标志信号的，只有cmd_flag为高时的cmd_data的数据才是有效的，也就是pc发送过来的数据。
下面针对数据格式简单解释一下。

Alter 的FIFO ip 是可以读写位宽不一致的，具体看下面的图：

由上图可以看出这个和USB是一样的格式，都是先发低字节，然后再发高字节。或者说先接受低字节，然后再接受高字节。

你的实测速度能到多少？我做的最大才20MBps，根本到不了手册给的速度

发送数据时怎么连续不间断的发送？buck trans是发送的重复的数据，如果我想发送递增数据该怎么办呢？

很不错

		自动登录	找回密码
密码			立即注册

一天一台设计实例-FPGA和USB（二）

相关问题更多>

最新回答
